Rammefotoceller
Hvad er en rammefotocelle?

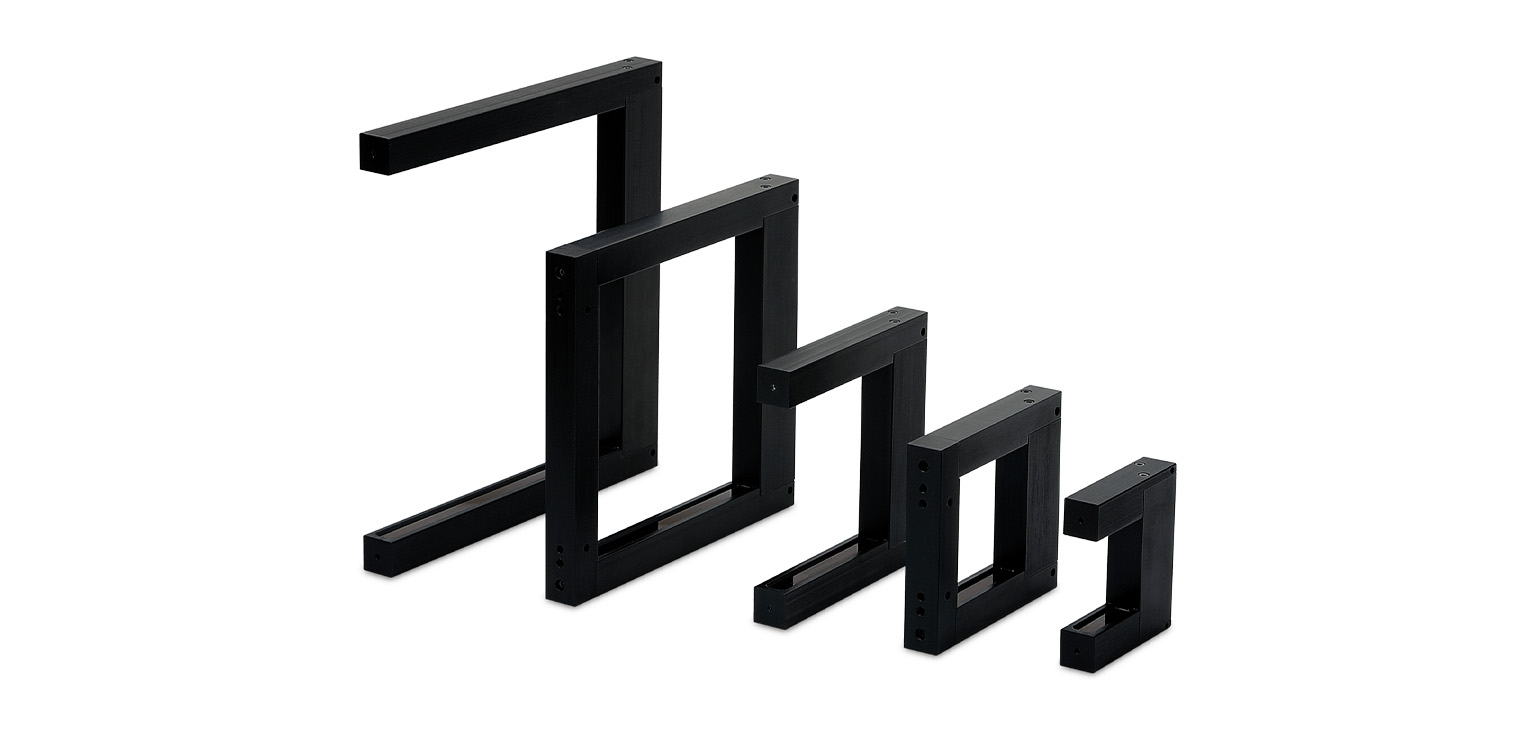

En rammefotocelle, også kaldet en optisk rammesensor eller frame sensor, er en specialiseret fotocelle, der detekterer objekter, når de passerer gennem en ramme med lysstråler. Når strålen afbrydes, registreres objektet øjeblikkeligt.
Teknologien er særlig velegnet, når andre sensorer har svært ved at registrere meget små, flade eller transparente objekter.
Fordele ved rammefotoceller:
- Ekstrem præcision og høj følsomhed
- Hurtig reaktionstid (ms-niveau)
- Pålidelig registrering af transparente materialer som folie eller glas
- Tilgængelig i forskellige rammeåbninger og designs
- Robust udførelse til industriel automation
Typiske anvendelsesområder
Rammefotoceller bruges i mange industrier, hvor præcision og driftssikkerhed er afgørende:
- Emballage- og trykindustri: Registrering af etiketter, folie og små papstykker
- Fødevare og pharma: Overvågning af små objekter på højhastighedslinjer og kvalitetssikring
- Automotive: Detektion af små plast- eller metaldele under montage
- Plast- og metalbearbejdning: Nøjagtig positionering og registrering af udstansede dele
- Elektronikproduktion: Pålidelig detektering af små komponenter på samlebånd
- Automation med sikkerhedskrav: I kombination med sikkerhedslysgitre eller mekaniske dørkontakter sikres en stabil og sikker drift
Tekniske egenskaber
Vores rammefotoceller fra Telco Sensors og Sensor Instruments leveres i mange varianter med forskellige specifikationer.
| Egenskab | Beskrivelse | Eksempel | Bemærkning |
|---|---|---|---|
| Rammeåbning | Fra kompakte rammer (20 x 30 mm) til store åbninger (200 x 300 mm) | 20×30 mm – 200×300 mm | Valg afhænger af applikation |
| Registrering | Meget små objekter ned til 0,3 mm, også transparente materialer | Tråd, folie, plastfilm | Kræver høj præcision |
| Reaktionstid | Hurtig responstid, velegnet til højhastighedsproduktion | Nogle ms | Passer til automatiseret produktion |
| IP-klassificering | Typisk IP65 eller IP67 for brug i støvede og fugtige miljøer | IP65/IP67 | Sikrer drift i krævende miljøer |
| Output | PNP/NPN-udgange eller digitalt signal | Digital, PNP, NPN | Vigtigt for integration |
| Standarder | Overholder IEC-krav og er klassificeret efter ETIM EC002721 | IEC, ETIM EC002721 | Garanterer kompatibilitet |
| Tilslutning | Standard M8/M12-stik eller kabel, nem integration i styringer | M8/M12 stik, kabel | Valg efter installationskrav |
Søger du sensorer baseret på andre principper, tilbyder vi også induktive følere, kapacitive sensorer og farvesensorer.
ICS er din samarbejdspartner på rammefotoceller
Hos ICS får du ikke kun adgang til et bredt udvalg af sensorer, men også rådgivning fra specialister med mere end 30 års erfaring.
Derfor vælger kunder os:
- Stort udvalg af rammefotoceller fra Telco Sensors og Sensor Instruments
- Teknisk rådgivning og sparring. Vi hjælper dig med at finde den rigtige løsning
- Mulighed for tilpassede løsninger til specialapplikationer
- Fokus på driftssikkerhed og færre produktionsstop
- Landsdækkende support og tæt samarbejde med vores kunder
Vi kalder os industriens problemløser, fordi vi sikrer, at din produktion kører stabilt og effektivt.
Kontakt os
Vil du finde den rette rammefotocelle til din applikation? Vores eksperter sidder klar til at hjælpe dig med valg, integration og support.
Ring til os på 66 17 10 74 og få en uforpligtende dialog om dine behov.
Hvad bruges en rammefotocelle til?
En rammefotocelle bruges til at registrere små, flade eller transparente objekter, som almindelige diffuse fotoceller eller refleksfotoceller kan have svært ved at detektere.
Hvad er forskellen på en rammefotocelle og en almindelig fotocelle?
En almindelig fotocelle registrerer typisk objekter via refleksion eller envejs, mens en rammefotocelle fungerer som et lille lystæppe med meget høj frekvens, der fanger meget små emner, som en almindelig fotocelle ikke kan. Det gør rammefotoceller langt bedre til at håndtere små, uregelmæssige eller transparente emner. Se også vores side om thru-beam sensorer.
Hvordan monteres en rammefotocelle?
Rammefotoceller monteres typisk vertikalt eller horisontalt omkring transportbånd eller materialefødning, så alle objekter passerer gennem rammeåbningen. De er nemme at integrere via standard stikforbindelser (M8/M12).
Hvordan vælger man den rigtige rammefotocelle?
Valget afhænger af størrelsen på de objekter, der skal registreres, hastigheden i produktionen og miljøet, hvor sensoren skal bruges. Rammeåbning, følsomhed og IP-klassificering er centrale parametre.
Hvilke størrelser findes rammefotoceller i?
De fås i forskellige rammeåbninger fra kompakte modeller til store rammer på over 200 mm.
Kan rammefotoceller integreres med PLC eller automationssystemer?
Ja. Rammefotoceller leveres typisk med standardiserede udgange (PNP/NPN eller digitale signaler), som nemt kan tilsluttes PLC’er og andre automationssystemer.
Er rammefotoceller robuste nok til industrimiljøer?
Ja, de fleste modeller er IP65 eller IP67, hvilket gør dem støv- og vandtætte og velegnede til selv krævende produktionsmiljøer.
Hvilken vedligeholdelse kræver en rammefotocelle?
Rammefotoceller kræver generelt minimal vedligeholdelse. Det vigtigste er at holde rammeområdet rent for støv eller produktrester, så lysstrålerne ikke forstyrres.
Hvilke brancher bruger typisk rammefotoceller?
De er især udbredt i emballage-, fødevare-, pharma-, automotive- og elektronikindustrien, hvor små og gennemsigtige objekter ofte skal registreres med høj præcision.
Kan en rammefotocelle registrere gennemsigtige materialer?
Ja, netop her er rammefotoceller stærke. De kan detektere transparente emner som glas eller plastfolie med høj nøjagtighed.
