Hvad er en reed kontakt, og hvornår giver den mening?

En reed kontakt består af to ferromagnetiske blade indkapslet i et glasrør. Når en magnet nærmer sig, påvirkes bladene og skifter tilstand. Resultatet er en galvanisk adskilt, mekanisk kontakt, der ikke kræver strøm for at holde sin tilstand.

Løsningen er ideel, når du ønsker:

• Simpel on/off-detektering uden elektronik.
• Høj isolation og lav kontaktmodstand.
• Lang levetid ved korrekt belastning og aflastning.
• Immunitet mod elektrisk støj sammenlignet med visse elektroniske sensorer.

ICS rådgiver om valg, montage og tilpasning, så din løsning bliver stabil i drift og nem at servicere.

Konstruktion og opbygning

Reed kontakter er konstrueret med en lille kapsel af glas, hvori to overlappende metalblade (reeds) er placeret. Glasrøret er ofte fyldt med en inert gas eller vakuum. Det beskytter mod gnistdannelse og sikrer, at kontaktfladerne ikke oxiderer. Når et magnetfelt påvirker bladene, trækkes de sammen (eller adskilles), og kredsløbet ændrer tilstand.

Denne enkle, lukkede konstruktion giver:

• Beskyttelse mod miljøpåvirkning (fugt, støv, iltning).
• Lav mekanisk friktion og dermed lang levetid.
• Stabil funktion selv ved små strømstyrker.

Typer, kontaktformer og funktion

Reed kontakter findes i forskellige udgaver, og valget afhænger af både den elektriske logik og den fysiske udformning. Her er de mest anvendte muligheder.

Kontaktformer

• Form A (NO, SPST): Lukker i magnetfelt. Standard til position og nærhed.
• Form B (NC, SPST): Åbner i magnetfelt. Bruges hvor kredsløb normalt skal være sluttet.
• Form C (SPDT): Skifter mellem to udgange. God til redundans eller retningsbestemt logik.

Udformninger

• Glasrør løse elementer til indstøbning eller integration i egne løsninger.
• Hulmontering / panelform med ledninger eller loddeterminaler.
• Indkapslede reed sensorer med tilhørende magnet og montagebeslag.
• Kablede magnetkontakter til døre, låg og aktuatorer.

Ved at vælge den rigtige kombination af kontaktform og udformning kan du sikre, at kontakten passer præcist til din styring og det miljø, den skal bruges i.

Anvendelser i industrien

I industrien er reed kontakter en af de mest alsidige komponenter til simpel, men pålidelig detektering. De bruges på tværs af mange applikationer.

Eksempler er:

• Endestop og position på cylindre, slæder og transportører.
• Dør- og lågdetektering på maskinafskærmninger og skabe.
• Tælling og tilstedeværelse af små emner, hætteglas og etiketter.
• Niveauswitch i enkle float baserede sensorer.
• Alarmer og serviceflag ved åbning, overskridelse eller fejltilstand.

Mulighederne er mange, og i praksis kan reed kontakter tilpasses næsten enhver opgave, hvor magnetisk aktivering giver mening.

Vælg rigtigt første gang: Sådan matcher du kontakt og applikation

For at få en løsning, der fungerer stabilt i længden, er det vigtigt at se på både de elektriske data, det mekaniske setup og miljøet omkring installationen.

1) Elektriske data

• Koblingsspænding og -strøm: Hold dig inden for kontaktens ratings. Induktive belastninger kræver snubber eller relæbeskyttelse.
• Kontaktmateriale: Ruthenium eller rhodium til lav effekt. Tungsten-varianter ved højere belastning.

2) Mekanik og montage

• Luftgab og aktiveringsafstand: Afhænger af magnetens styrke og orientering.
• Vibration og shock: Brug fiksering, strain relief og korrekt kapsling.
• Kabeludgang: Vælg længde, bøjningsradius og tæthedsklasse efter miljø.

3) Miljø

• IP-klasse: Vælg indkapslede modeller i støv, fugt eller sprøjt.
• Temperatur: Kontroller driftstemperatur og termisk afdrift.

4) Sikkerhed og funktionalitet

• Fail-safe logik: Overvej Form B, hvis et brud skal detekteres som alarm.
• Diagnostik: SPDT (Form C) giver mulighed for overvågning af kredsløb.

Med det rette match får du en komponent, der holder i mange år og samtidig undgår du dyre driftsstop.

Fordele og ulemper ved reed kontakter

Som alle andre teknologier har reed kontakter både styrker og begrænsninger. Det giver et klart billede af, hvornår de er den rette løsning, og hvornår andre sensortyper kan være mere velegnede.

Fordele

• Enkel, gennemprøvet teknologi.
• Drift uden energiforbrug i hvile.
• Høj isolation og lav lækstrøm.
• Prisvenlig løsning med lang levetid ved korrekt belastning.

Ulemper

• Begrænset strøm- og spændingskapacitet.
• Risiko for mekanisk slid, hvis belastningsgrænser overskrides.
• Følsomhed for vibration og stød, hvis de ikke er korrekt monteret.

Det vigtigste er at afveje fordele og ulemper i forhold til din applikation. Her kan vi hjælpe med at vurdere, hvad der giver mest værdi.

Hurtigt overblik: Kontaktformer og brug

Reed kontakt vs. andre magnetkontakter
og magnetsensorer

Begreberne i søgeresultaterne blandes ofte. En reed kontakt er en mekanisk kontakt påvirket af magnetfelt. Andre magnetkontakter kan være indkapslede reed-baserede enheder med magnet og beslag. Magnetsensorer dækker også Hall-effekt og magnetoresistive sensorer, som giver elektrisk signal uden mekaniske blade.

Vi hjælper dig med at vælge rigtigt, så du får den ønskede pålidelighed, response og levetid i din løsning.

Best practice for stabil drift

For at få mest mulig driftssikkerhed ud af dine reed kontakter, er der nogle enkle retningslinjer, du med fordel kan følge. Sørg for at matche belastning korrekt og beskyt altid kontakten, hvis du kobler den til induktive laster. Vælg en magnet med den rigtige styrke og polaritet, så du får den nødvendige aktiveringsafstand uden unødige tolerancer.

Montér kontakten stabilt og med fast afstand til magneten, så vibrationer ikke påvirker funktionen. I støvede eller fugtige miljøer kan det være en god idé at planlægge forebyggende rengøring af de ydre overflader. Afslutningsvis er det en fordel at dokumentere tilslutning og PLC-parametre, så servicearbejde kan udføres hurtigt og ensartet på tværs af installationer.

Produkter og rådgivning fra ICS

Vi fører et bredt sortiment og hjælper dig fra kravspecifikation til valg af konkret model. Du kan vælge mellem:

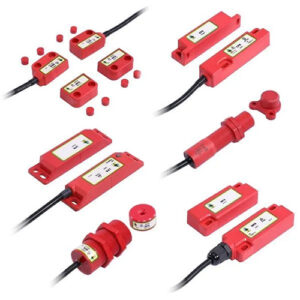

• Vores IDEM reed kontakter til dør-/lågdetektering og maskinsikkerhedsnære formål.
• Vores produkter fra Contrinex inden for magnetiske og RFID-baserede sensorer, når du ønsker udvidet funktionalitet.
• Vores STEM reed kontakter og kodede magnetløsninger, når aktiveringsafstand og immunitet mod manipulation er central.

Fælles for vores sortiment er solid kvalitet, dokumentation og let integration i PLC- eller sikkerhedsstyringer. Har du brug for sparring, tager vi gerne dialogen om krav, miljø og totaløkonomi, så du får en løsning, der fungerer i praksis.

Hvorfor vælge ICS?

• Industriens problemløser siden 1986 med fokus på driftssikkerhed og ressourceudnyttelse.
• Ekspert rådgivning på tværs af sensorer og automationskomponenter, så hele kæden hænger sammen.
• Kundeorienteret tilgang og rådgivning i øjenhøjde.

Typiske spørgsmål vi afklarer

Ofte møder vi de samme spørgsmål fra kunder, der overvejer reed kontakter til deres anlæg. Her er nogle af de mest almindelige overvejelser.

• Hvilken kontaktform passer til min styring og failsafe-strategi?
• Hvilken magnet og afstand skal jeg dimensionere til?
• Hvad er den rigtige kapsling og kabeltype til mit miljø?
• Hvordan beskytter jeg kontakten mod induktive laster og spændingsspidser?
• Kan jeg senere skalere til SPDT eller kodet magnetaktivering?

Har du lignende spørgsmål, eller står du med en helt anden udfordring, kan vi hurtigt hjælpe dig videre med en konkret anbefaling.
