Sikkerhedsklemlister
Hvordan virker en sikkerhedsklemliste?
En sikkerhedsklemliste fungerer som en trykfølsom kant, der aktiveres, når nogen eller noget rammer den. Den kobles til et sikkerhedsrelæ eller en controller, som straks afbryder bevægelsen og standser maskinen eller porten.
Klemlisten er ideel til:
- Beskyttelse mod klemfare ved porte, låger og adgangssystemer
- AGV’er og førerløse transportkøretøjer
- Robotter og bevægelige maskindele med risiko for påkørsel
- Applikationer med lille stopafstand
Klemlister fra SSZ med høj følsomhed og dokumenteret sikkerhed
Hos ICS fører vi sikkerhedsklemlister fra SSZ, som er bygget op omkring et robust sensorprincip med to ledende lag og en lukket signalvej. Når der opstår tryk, ændrer signalet sig, og systemet afbryder straks.
Fordele ved vores SSZ-sikkerhedsklemlister
- Høj følsomhed: Reagerer ved tryk ned til 9 N afhængigt af profil
- Hurtig reaktionstid: Under 20 ms
- Driftssikker opbygning: Beskyttet mod kabelbrud og kortslutning
- IP65-kapsling: Tåler støvede og fugtige omgivelser
- Serien kan kobles op til 50 m pr. controller
- Godkendt til anvendelse op til Performance Level d (Pld) og SIL2

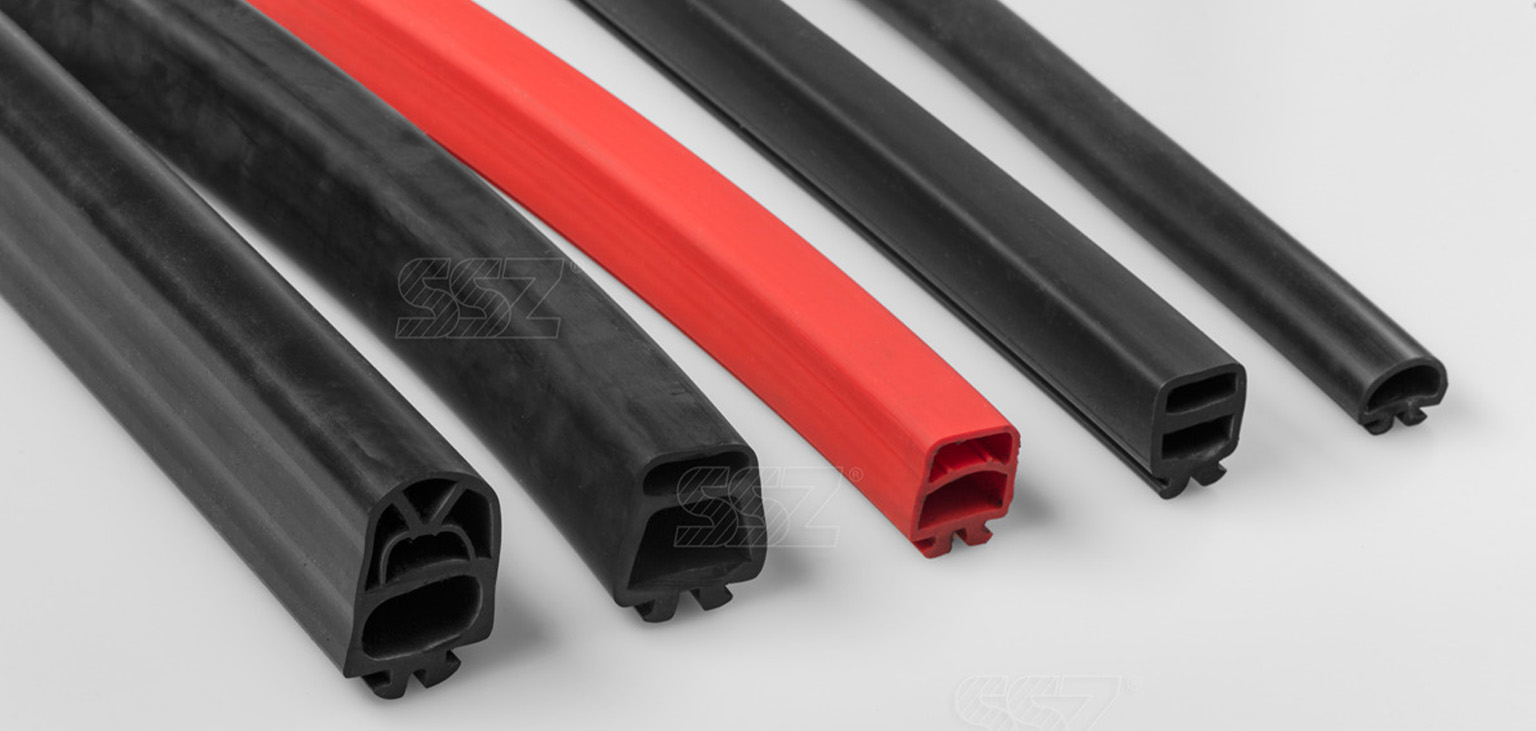

Forskellige profiler til forskellige formål
Sikkerhedsklemlisterne fås i flere profiltyper, afhængigt af hvor stor en overtravel og dæmpning, du har behov for. Overtravel betyder, hvor langt objektet kan trykke ind i listen, før der stoppes, det afhænger af maskinens hastighed og bremselængde.
Bemærk: Der er typisk en død zone på 15 mm i hver ende af profilen, som ikke er aktivt følsom. Den bør tages med i den samlede risikovurdering.
| Profiltype | Højde × bredde | Materiale | Overtravel | Typisk anvendelse |
|---|---|---|---|---|
| SSL 05 | 15 × 25 mm | NBR / EPDM | 1–2 mm | Lette installationer f.eks. porte |
| SSL 06 | 25–28 × 25 mm | NBR / EPDM | 9–15 mm | AGV’er, mobile enheder |
| SSL 08 | 35 × 35 mm | NBR / EPDM | 11–20 mm | Industrielle maskiner |
| SSL 10 | 60 × 35 mm | NBR / EPDM | 17–29 mm | Tunge bevægelige systemer |
Profilerne leveres med forborede aluminium-C-profiler og kan nemt klikkes i uden brug af værktøj. Vælg mellem 2×2-ledede eller 1×4-ledede kabler alt efter dit anlæg.
Let at installere – nem at vedligeholde
Alle vores SSZ-sikkerhedsklemlister er designet med fokus på hurtig montage og lang levetid. De kræver kun en flad monteringsflade, og selve listen klikkes ind i profilen uden brug af glide- eller smøremidler.
Forbindelserne er farvekodede og tilsluttes til SSZ’s egne controllere. Ved korrekt opsætning sikres høj driftssikkerhed og automatisk detektion af:
- Aktivering (tryk på skinnen)
- Kabelbrud
- Kortslutning
Systemet kan opsættes med enten manuel eller automatisk reset-funktion.
Vigtigt: Parallelforbindelse af flere lister er ikke tilladt, da det forringer sikkerhedsovervågningen. Alle klemlister skal kobles i serie og afsluttes med korrekt afslutningsmodstand.
Brug for sparring? Vi hjælper dig gerne videre
Uanset om du arbejder med AGV-sikkerhed, portautomatik eller komplekse maskinlinjer, så står vi klar med rådgivning og teknisk sparring. Som industriens problemløser har vi erfaringen og komponenterne til at finde en løsning, der matcher dine sikkerhedskrav.
Ring til os på 66 17 10 74. Vi hjælper dig gerne med at vælge den rette sikkerhedsklemliste fra SSZ.
Flere løsninger til maskinsikkerhed og automation
ICS tilbyder et bredt udvalg af sikkerhedskomponenter til industriel automation, alle fra gennemtestede producenter:
- Sikkerhedslysgitre og lysbomme fra Contrinex og Leuze
- Sikkerhedsmåtter fra SSZ
- Mekaniske dørkontakter fra IDEM
- Sikkerhedsrelæer fra SSZ og Contrinex
- Sikkerhedsscannere fra SSZ og Leuze
- Sikkerhedsbumpere fra SSZ
- Magnetkontakter fra IDEM (link tilføjes senere)
Har du spørgsmål til flere produkter, eller søger du en samlet løsning? Vores specialister er klar til at hjælpe.
Hvad er en sikkerhedsklemliste?
En sikkerhedsklemliste er en trykfølsom kant, der registrerer fysisk kontakt og straks aktiverer et nødstop. Den anvendes typisk på bevægelige maskindele, porte eller AGV’er for at forhindre personskader og beskytte udstyr.
Hvordan fungerer en sikkerhedsklemliste?
Når nogen eller noget trykker på klemlisten, ændres det elektriske signal mellem de ledende lag i profilen. Denne ændring opfanges af en tilsluttet controller, som afbryder bevægelsen omgående.
Hvilke anvendelsesområder er sikkerhedsklemlister velegnede til?
Sikkerhedsklemlister bruges bl.a. på:
- Industriporte og låger
- AGV’er og mobile robotter
- Robotarme og bevægelige maskinmoduler
- Specialmaskiner med risiko for påkørsel eller klemfare
Hvilke profiler findes der, og hvordan vælger jeg den rigtige?
Der findes flere profiler afhængigt af overtravel og krav til dæmpning.
- SSL 05: Smalle lister til lette installationer
- SSL 06: Mellemstørrelse til AGV’er og mobile enheder
- SSL 08 og 10: Til større maskiner med højere energi og bevægelse
Valg afhænger af stopafstand, monteringsforhold og risikovurdering.
Kan sikkerhedsklemlister kobles i serie?
Ja, SSZ-sikkerhedsklemlister kan serieforbindes op til 50 m pr. controller. Parallelforbindelse er ikke tilladt, da det kan forringe sikkerhedsovervågningen.
Hvordan monteres klemlisterne?
Profilerne klikkes nemt i forborede aluminium-C-profiler og kræver ingen specialværktøj. Tilslutning sker via farvekodede kabler enten 2×2 eller 1×4 ledere.
Er der nogen tekniske begrænsninger, jeg skal kende til?
Ja, hver klemliste har typisk en død zone på 15 mm i hver ende, som ikke er følsom. Dette skal tages højde for i risikovurderingen. Systemet kræver også brug af SSZ’s egne controllere for at sikre korrekt funktion.
Hvad er fordelene ved SSZ-sikkerhedsklemlister?
- Reagerer ved lavt tryk (fra 9 N)
- Reaktionstid under 20 ms
- Driftssikre og overvågede signalveje
- Tåler støv og fugt (IP65)
- Opfylder krav til PLd og SIL2
