Sikkerhedslysgitre
Hvad er sikkerhedslysgitre og hvordan fungerer de?

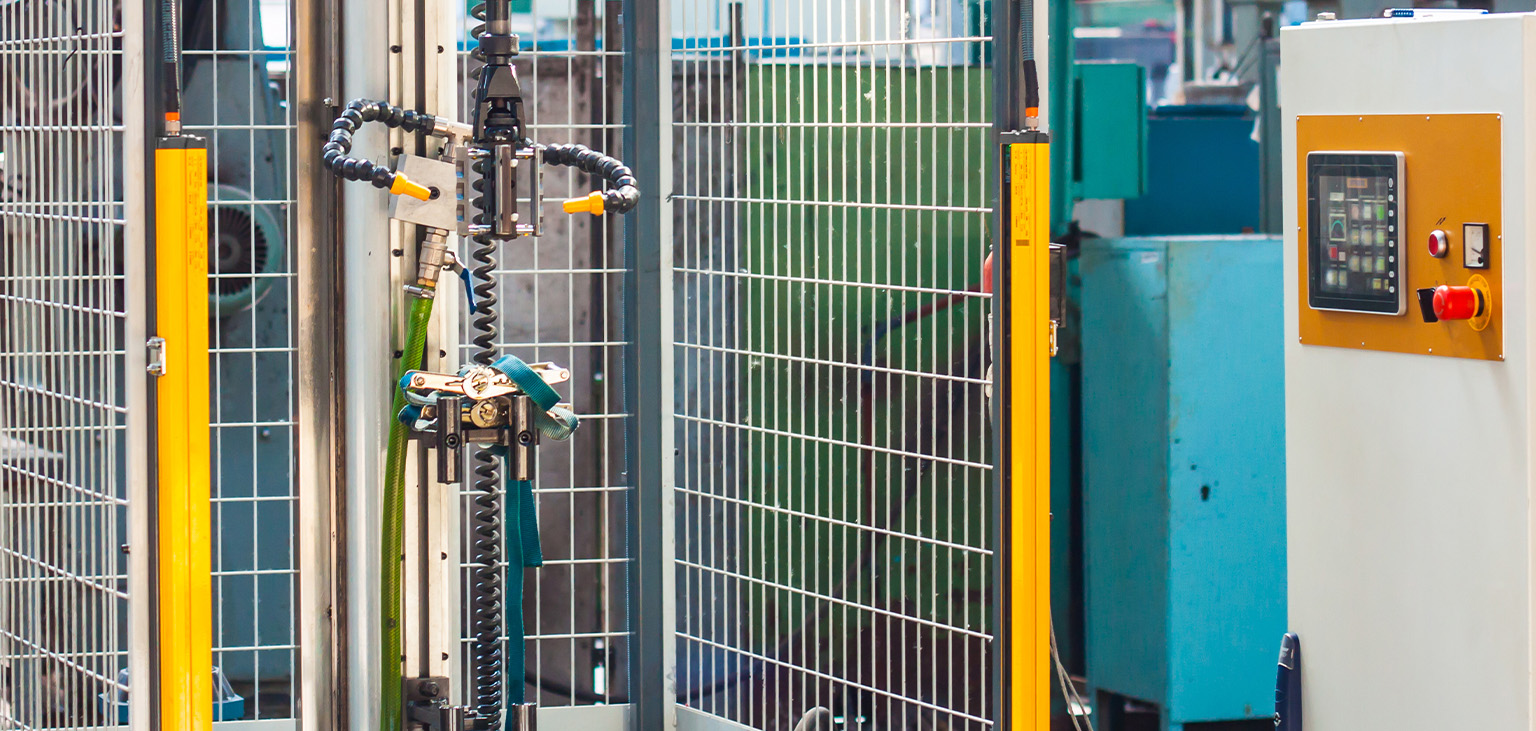

Sikkerhedslysgitre består af en sender og en modtager, der skaber et usynligt “gardin” af infrarøde lysstråler. Når en person eller et objekt bryder lysstrålerne, registrerer systemet det og sender et øjeblikkeligt stopsignal til den tilsluttede maskine, hvilket forhindrer potentielle ulykker.
Princippet bag sikkerhedslysgitrene er enkelt men effektivt:
- Senderen udsender infrarøde lysstråler til modtageren
- Modtageren overvåger konstant, om alle stråler modtages
- Når en stråle brydes, aktiveres sikkerhedsfunktionen
- Den tilsluttede maskine stoppes eller sættes i sikker tilstand
Det giver flere fordele sammenlignet med mekaniske sikkerhedsforanstaltninger:
- Kontinuerlig overvågning uden fysiske barrierer
- Hurtigere adgang til maskinen for operatører
- Bedre flow for materialer
- Færre fejl og stop
Med sikkerhedslysgitre slipper dine operatører for at åbne og lukke afskærmninger igen og igen – det sparer tid og giver et mere effektivt arbejdsflow.
Forskellige typer sikkerhedslysgitre til enhver applikation

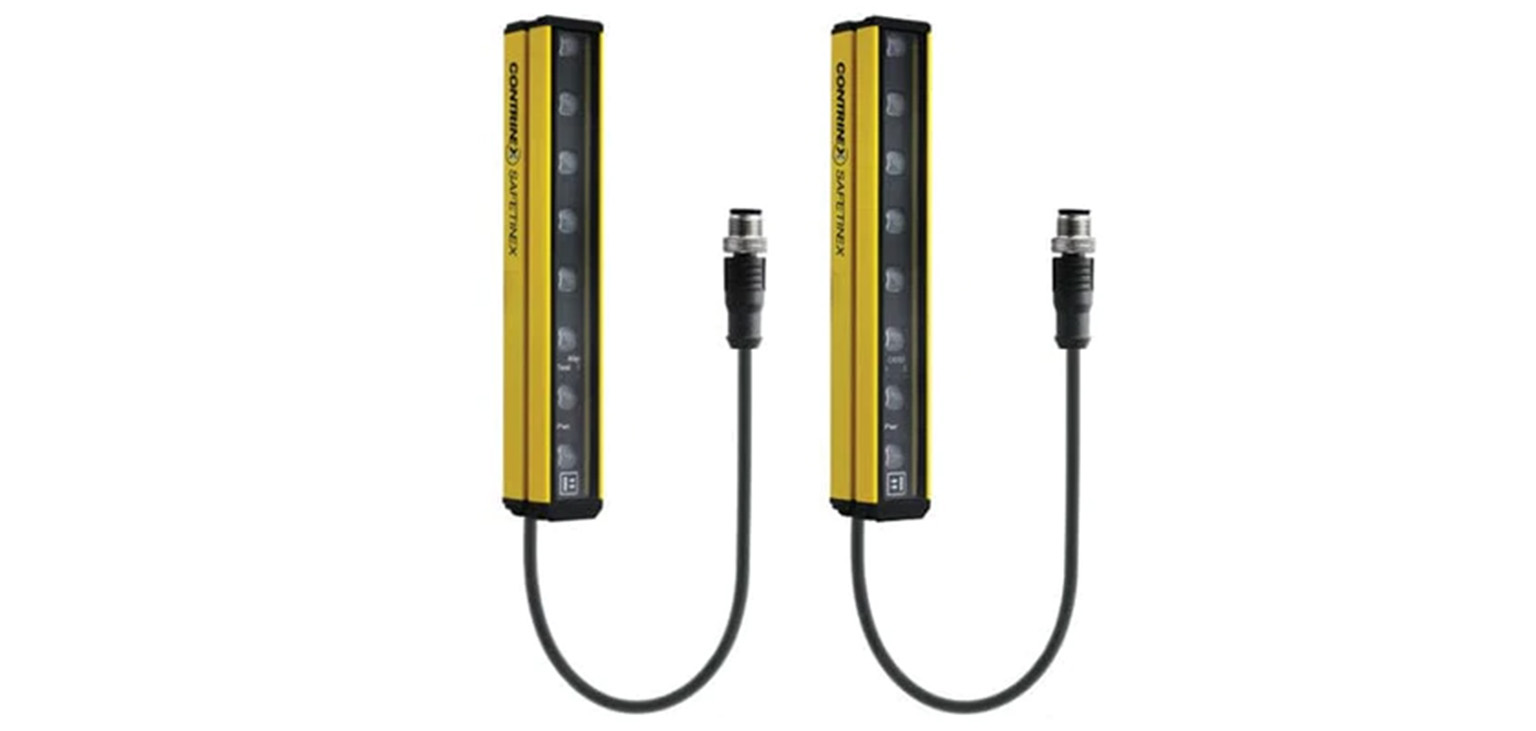

Vi tilbyder en bred vifte af sikkerhedslysgitre fra Contrinex og Leuze til forskellige anvendelsesområder, så du altid kan finde den løsning, der passer bedst til din applikation.
Fingerbeskyttelse (14 mm opløsning)
Ideel til præcisionsmaskiner, hvor operatører arbejder tæt på bevægelige dele og jævnligt skal justere emner eller materialer under produktion. Den fine opløsning på 14 mm registrerer selv fingre og beskytter derfor mod alvorlige personskader – uden at forstyrre det daglige arbejde.
Håndbeskyttelse (30 mm opløsning)
Designet til at registrere håndbevægelser og større objekter ved maskiners arbejdsområder. Med en opløsning på 30 mm sikres en effektiv beskyttelse med større afstand til det farlige område.
Kropsbeskyttelse (adgangskontrol med 2-6 stråler)
Anvendes til at sikre adgangsveje til farlige områder. Med 2-6 stråler placeret strategisk kan systemet registrere personer, der nærmer sig farlige zoner.
Type 2 og Type 4 kategorisering
Vores sikkerhedslysgitre fra Contrinex og Leuze findes i både Type 2 og Type 4 versioner i henhold til ISO 13849, så du kan vælge det sikkerhedsniveau, der kræves til din specifikke applikation:
- Type 2: Til applikationer med lavere risiko. Opfylder PL c krav.
- Type 4: Til applikationer med højere risiko. Opfylder PL e krav, den højeste sikkerhedskategori.

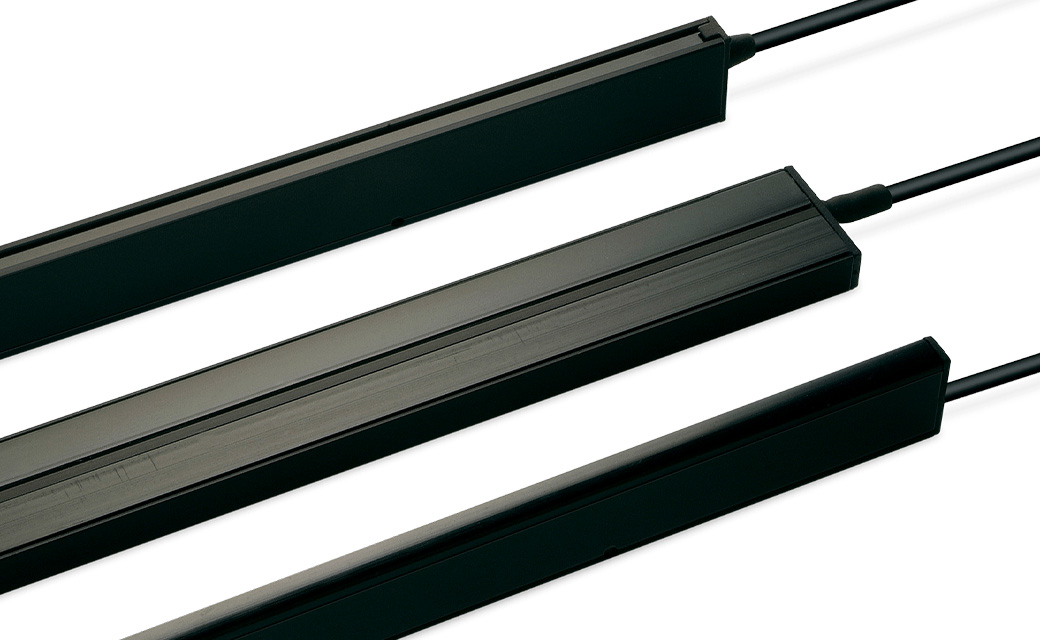

Standard eller slank profil
Sikkerhedslysgitrene findes i både standardprofil og slankt design til forskellige installationskrav:
- Standardprofil: Robust konstruktion til krævende miljøer
- Slankt design: Ideel når pladsen er begrænset
Tekniske specifikationer og ydeevne
Vores Contrinex og Leuze sikkerhedslysgitre leveres i forskellige længder op til næsten 2 meter, hvilket giver mulighed for beskyttelse af både mindre maskiner og større produktionsområder.
Nøgleparametre:
- Beskyttelseshøjde: 150 mm til 1800 mm
- Opløsning: 14 mm (fingerbeskyttelse) eller 30 mm (håndbeskyttelse)
- Rækkevidde: Op til 20 meter
- Reaktionstid: Fra få millisekunder
- Tæthedsklasse: IP65 og højere til krævende miljøer
- Forsyningsspænding: 24 V DC
Alle sikkerhedslysgitre er certificeret af TÜV og mange har også UL-certificering, hvilket garanterer, at de opfylder de højeste internationale sikkerhedsstandarder.
Anvendelsesområder for sikkerhedslysgitre
Sikkerhedslysgitre finder anvendelse i en lang række industrielle miljøer:
Produktionsmaskiner
- Presse- og stansemaskiner
- Robotceller og automatiserede systemer
- Emballage- og pakkelinjer
Procesanlæg
- Fødevare- og medicinalindustrien
- Kemisk industri
- Træ- og metalbearbejdning
Logistik og materialeflow
- Transportbånd og pakkesystemer
- Palleteringsudstyr
- Automatiske lagersystemer
Nem installation og integration – Minimal nedetid
Når sikkerhedsudstyr installeres rigtigt fra starten, sparer du både tid og bekymringer. Vores sikkerhedslysgitre er designet til hurtig integration og til at give en stabil drift i hverdagen.
Placering og montering
For at sikre maksimal beskyttelse skal sikkerhedslysgitrene placeres i en sikker afstand fra farlige områder. Afstanden skal tage højde for maskinens stoptid og operatørens bevægelseshastighed.
Integration med kontrolsystemer
Vores sikkerhedslysgitre fra Contrinex og Leuze kan nemt integreres med eksisterende maskinstyringer og sikkerhedsrelæer. De har standardiserede OSSD-udgange (Output Signal Switching Device) og kan tilsluttes direkte, uden behov for komplekse tilpasninger.
Kabling og tilslutning
Vi tilbyder forskellige kablingsløsninger, herunder M12-stik, for at sikre en nem installation og vedligeholdelse. Den modulopbyggede opbygning gør både installation og fejlfinding hurtig – og reducerer risikoen for uplanlagt nedetid.
Vedligeholdelse og inspektion
Et sikkerhedssystem er kun stærkt, hvis det fungerer hver dag. Med få, faste rutiner kan du sikre høj oppetid og maksimal beskyttelse.
Daglig kontrol
- Visuel inspektion af sender og modtager
- Sørg for, at intet blokerer beskyttelsesfeltet
- Test stopsignal ved at afbryde lysstrålerne
Periodisk vedligeholdelse
- Rengør de optiske flader
- Tjek kabler og forbindelser
- Udfør funktionstest efter producentens anbefalinger
Med korrekt vedligeholdelse holder dine sikkerhedslysgitre i mange år og bidrager til et trygt og stabilt arbejdsmiljø år efter år.
Fordele ved at vælge ICS som din leverandør af sikkerhedslysgitre
Når du vælger sikkerhedslysgitre fra ICS, får du mere end bare et produkt. Du får:
Omfattende ekspertise: Siden 1986 har vi hjulpet virksomheder i hele Danmark med at finde de rette sikkerhedsløsninger. Vores mangeårige erfaring sikrer, at du får den bedste rådgivning til netop din applikation.
Komplet sortiment: Vi tilbyder sikkerhedslysgitre fra førende producenter som Contrinex og Leuze, hvilket giver dig mulighed for at vælge det produkt, der bedst passer til dine behov og budget.
Personlig rådgivning: Hvilken type sikkerhedslysgitter passer bedst til din applikation? Vi hjælper dig med at finde den rigtige løsning, så du undgår driftsstop og får en stabil produktion. Vores team står klar med teknisk support og rådgivning.
Certificeringer og standarder
Alle sikkerhedslysgitre fra Contrinex og Leuze overholder de gældende internationale standarder for maskinsikkerhed:
- ISO 13849: Performance Level (PL) klassificering
- IEC/EN 61496: Typestandard for berøringsfri sikkerhedsanordninger
- IEC 61508: Functional Safety Standard
- IEC/EN 62061: Safety Integrity Level (SIL)
Det sikrer dig, at din løsning ikke kun er effektiv, men også lever op til arbejdsmiljølovgivningen.
Kontakt os for ekspertrådgivning om sikkerhedslysgitre
Har du spørgsmål om, hvilken type sikkerhedslysgitter, der passer bedst til din applikation? Eller har du brug for teknisk rådgivning om integration og installation?
Vores eksperter står klar til at hjælpe dig med at finde den optimale løsning til dine sikkerhedsbehov. Kontakt os på telefon 66 17 10 74 for en uforpligtende snak om dine behov.
Som industriens problemløser kan vi hjælpe dig med at sikre både optimal sikkerhed og produktivitet i din produktion. Vi ser frem til at høre fra dig og hjælpe med at finde den bedste løsning til netop dine udfordringer.
Hvilken type sikkerhedslysgitter skal jeg vælge til min applikation?
Valget af sikkerhedslysgitter afhænger af flere faktorer, herunder hvilken type maskine du vil beskytte, pladsforhold, og det nødvendige sikkerhedsniveau. For præcis fingerbeskyttelse anbefales 14 mm opløsning, mens 30 mm er velegnet til håndbeskyttelse. For adgangskontrol kan 2-6 strålers systemer være optimale. Kontakt os gerne for en vurdering af din specifikke situation.
Hvad er forskellen på Type 2 og Type 4 sikkerhedslysgitre?
Type 2 sikkerhedslysgitre opfylder sikkerhedskategori PL c og er beregnet til applikationer med lavere risiko. Type 4 sikkerhedslysgitre opfylder den højeste sikkerhedskategori PL e og anvendes til applikationer med højere risiko. Valget mellem de to typer bør baseres på en risikovurdering af din applikation. Vi rådgiver gerne om, hvilken type der matcher din opgave.
Hvordan ved jeg om mine sikkerhedslysgitre fungerer korrekt?
Alle sikkerhedslysgitre bør testes regelmæssigt. En daglig funktionstest, hvor du bryder lysstrålerne og kontrollerer, at maskinen stopper, er anbefalet. Derudover bør der udføres periodiske inspektioner og vedligeholdelse. Vi kan rådgive om optimale testprocedurer for din specifikke installation.
Kan sikkerhedslysgitre bruges i våde eller støvede miljøer?
Ja, sikkerhedslysgitre fås med forskellige tæthedsklasser, herunder IP65 og højere, som gør dem egnede til anvendelse i krævende miljøer med støv, fugt eller sprøjt. Ved ekstremt krævende forhold kan specialløsninger være nødvendige.
Er det kompliceret at installere sikkerhedslysgitre?
Installation af sikkerhedslysgitre kræver viden om korrekt placering og integration med maskinens styresystem. Det er vigtigt at beregne den korrekte sikkerhedsafstand og følge gældende standarder.
Kan eksisterende sikkerhedsrelæer bruges sammen med nye sikkerhedslysgitre?
I mange tilfælde kan eksisterende sikkerhedsrelæer anvendes sammen med nye sikkerhedslysgitre, men det er vigtigt at sikre kompatibilitet og at den samlede løsning opfylder det krævede sikkerhedsniveau. Vores tekniske rådgivere kan hjælpe med at vurdere muligheden for integration med din eksisterende sikkerhedsinfrastruktur.
Hvordan påvirker sikkerhedslysgitre produktiviteten?
Sammenlignet med mekaniske sikkerhedsløsninger som afskærmning, kan sikkerhedslysgitre faktisk forbedre produktiviteten. Med lysgitre behøver operatøren ikke stoppe maskinen eller åbne afskærmning for hver lille justering. Det sparer minutter i hver cyklus – og giver en mere smidig arbejdsdag uden at gå på kompromis med sikkerheden.
